详细介绍

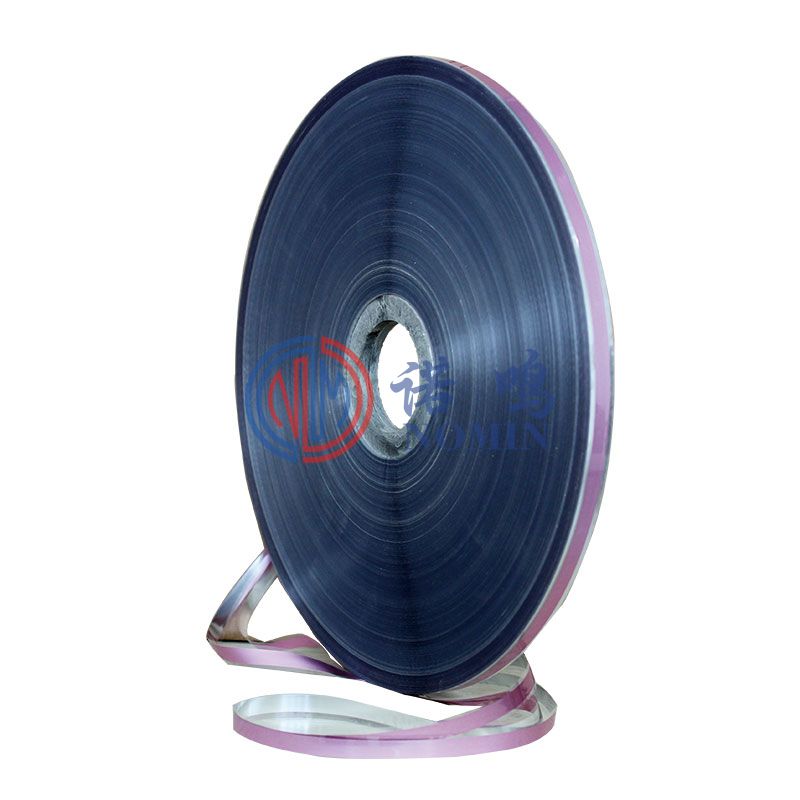

[产品说明]: 展翅铝箔麦拉又叫蝶翼铝箔麦拉,是将已分条的铝箔麦拉带与较宽的麦拉膜再做第二次精密复合。
[应用方式]: 主要用于需要外披覆绝缘的干扰屏蔽，侧边延伸的薄膜提供可靠的绝缘密闭效果。应用于对绞线，复合线，等多导体线材的干扰遮蔽，如控制线材，计算机用线及信号传输线材等，是DVI、HDMI、DP、RGB等高频线材的必需材料。
一、主要技术指标：
产品规格 | 宽度 | 组成 | 伸长率 （%） | 抗张强度 （kgf/m²） | 基重 （g/m²） | 电阻 (Ωμ.mm) | ||
铝厚 | 麦拉厚 | 麦拉厚 | ||||||
37μm | 6+9 | 7μm | 12μm | 12μm | 35↑ | 0.37↑ | 62.70 | 3800↓ |
40μm | 8+11 | 7μm | 12μm | 15μm | 35↑ | 0.38↑ | 63.45 | 5000↓ |
39μm | 8+11 | 9μm | 12μm | 12μm | 35↑ | 0.40↑ | 79.65 | 3800↓ |
42μm | 10+14 | 9μm | 12μm | 15μm | 35↑ | 0.40↑ | 70.45 | 5000↓ |
除以上规格外，其它可按客户特殊要求单独设计。 | ||||||||
二、颜色：常见颜色为蓝色和银色,还可根据需要做成红色、绿色、金色等。
三、应用：主要应用于高频通信、电子等电线电缆之EMI屏蔽包材用。在DVI、HDMI、DP等高频线缆中，在为版本和工艺的特殊要求，展翅铝箔麦拉带被协会制定使用。其相等于对于同时绕包普通铝箔麦拉和聚酯麦拉带，不仅大副送减少了操作工序，可以一次绕包成型，而且降低了20%的不良率。
四、电气特性：主要作为抗电磁干扰用，通常情况是在1-100MHZ，屏蔽衰减70dB左右时，用展翅铝箔麦拉就可以达到。
五、分切及包装：分切最小宽度为6+8mm，内孔大小为52mm或76mm；收卷最大外径为800mm，纸箱包装。
